3D Baskı Dokunsal Ders Araçları

Görme engelli ve az gören öğrencilerin ölçüm ve çizim yapabilmesi, kesirleri dokunarak öğrenebilmesi için hazırladığımız cetvel, gönye, iletki ve kesir seti modelleri. STL dosyalarını indirip 3D yazıcıda ücretsiz olarak basabilirsiniz.

Dokun Duy Öğren ERYADER

Dokunsal Kodlama

Geometri setindeki bütün parçalarda aynı işaretler kullanılır:

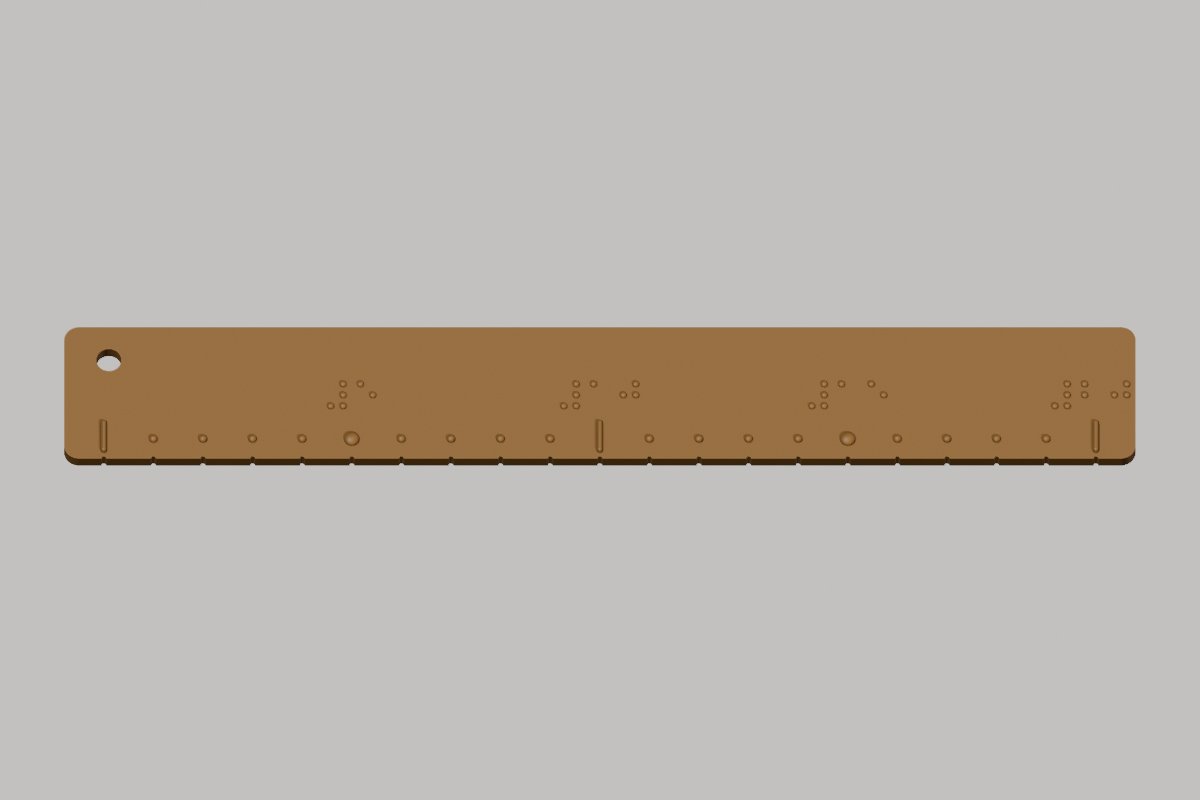

20 santimetrelik dokunsal cetvelin 3D modeli

Cetvel 20 cm

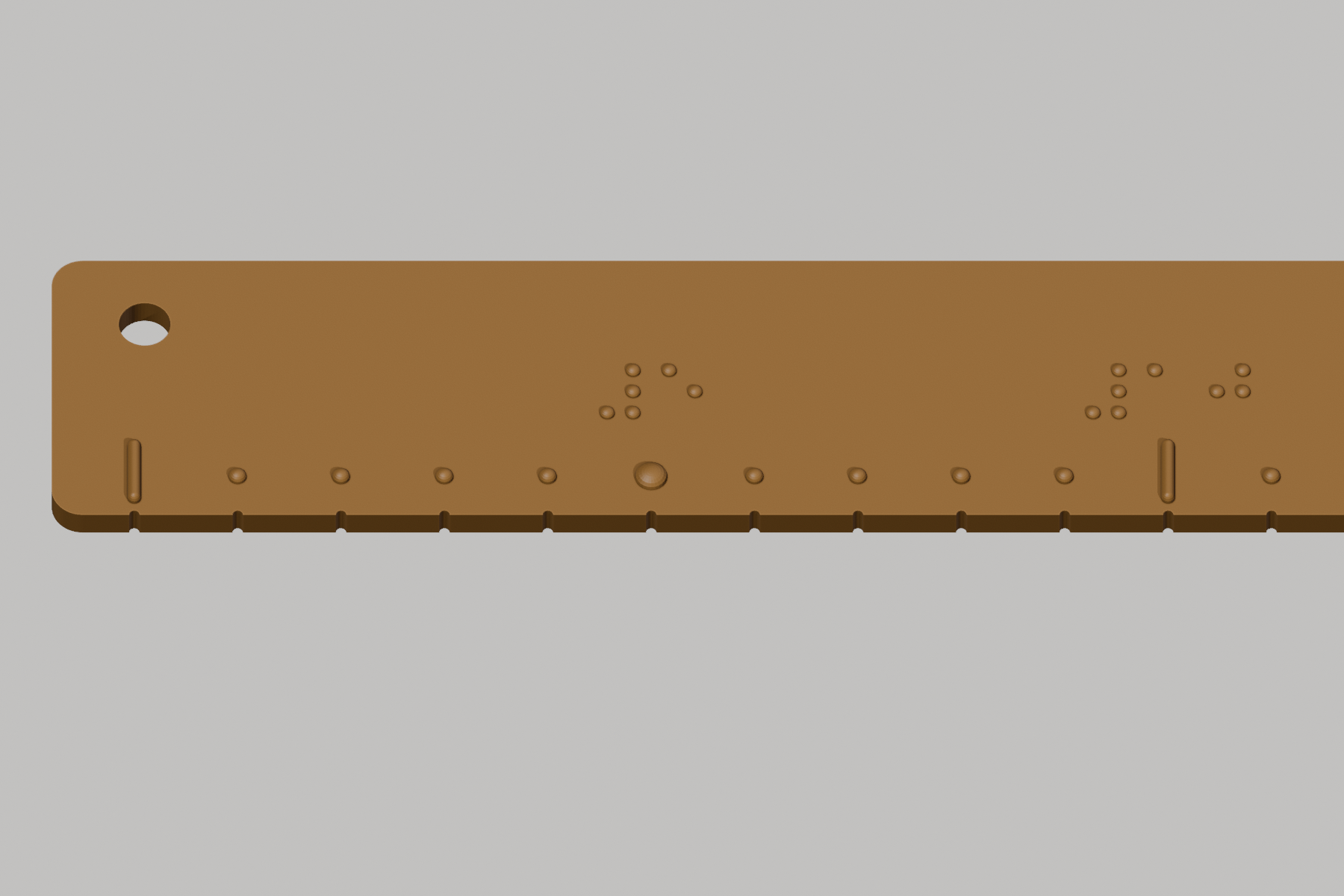

Her santimetrede nokta, her 5 cm'de büyük nokta, 0, 10 ve 20 cm'de çizgi, 5-10-15-20 Braille rakamları ve set halkası için askı deliği.

STL İndir Yakından
216 × 30 × 4 mm

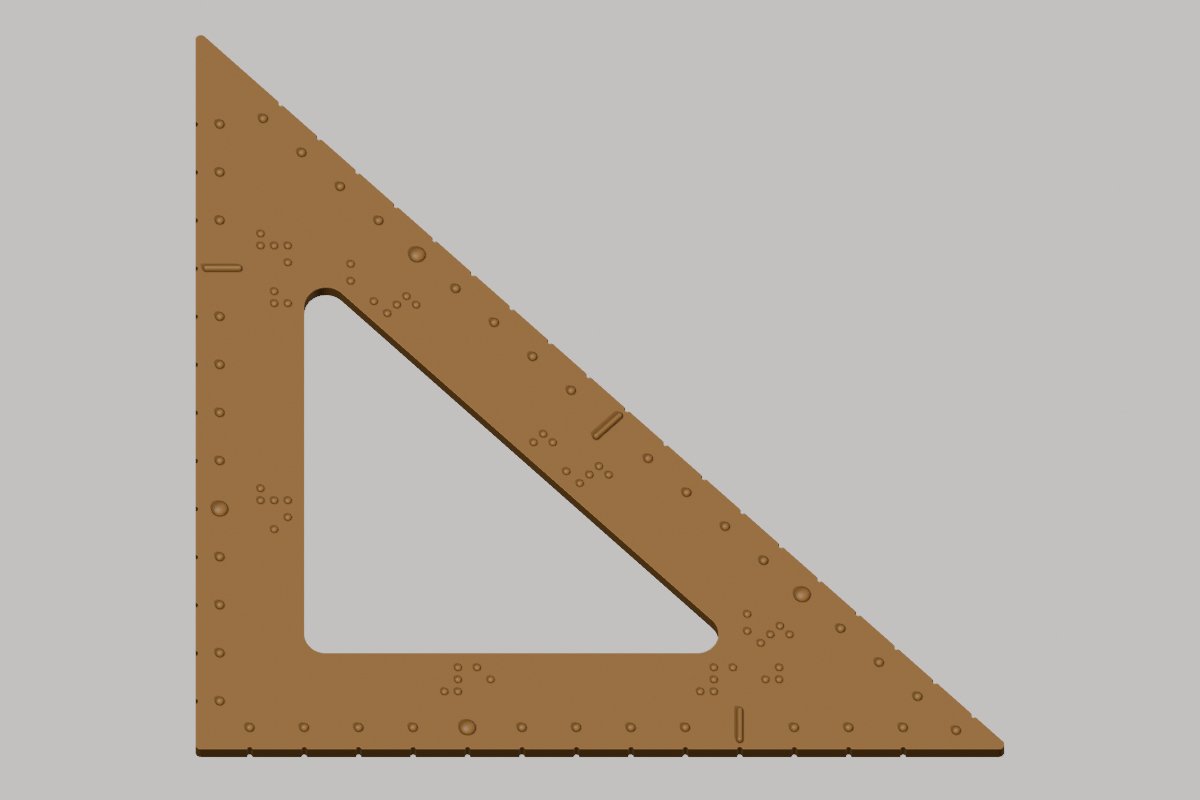

45 derecelik dokunsal gönyenin 3D modeli

Gönye 45°

45-45-90 gönye. İki dik kenarı 15 cm, üç kenarında da santimetre ölçeği var.

STL İndir
149 × 149 × 4 mm

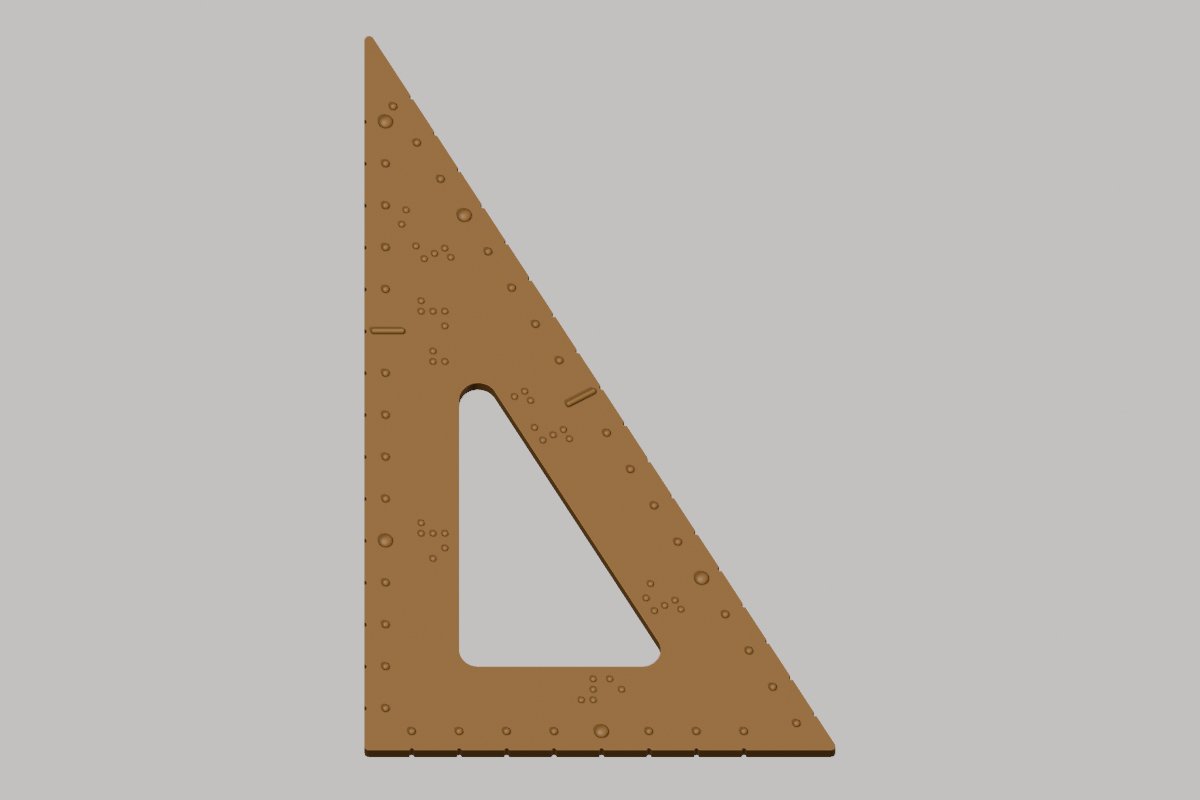

30-60 derecelik dokunsal gönyenin 3D modeli

Gönye 30°-60°

30-60-90 gönye. Kenarları 10, 17,3 ve 20 cm, üç kenarında da santimetre ölçeği var.

STL İndir
99 × 171 × 4 mm

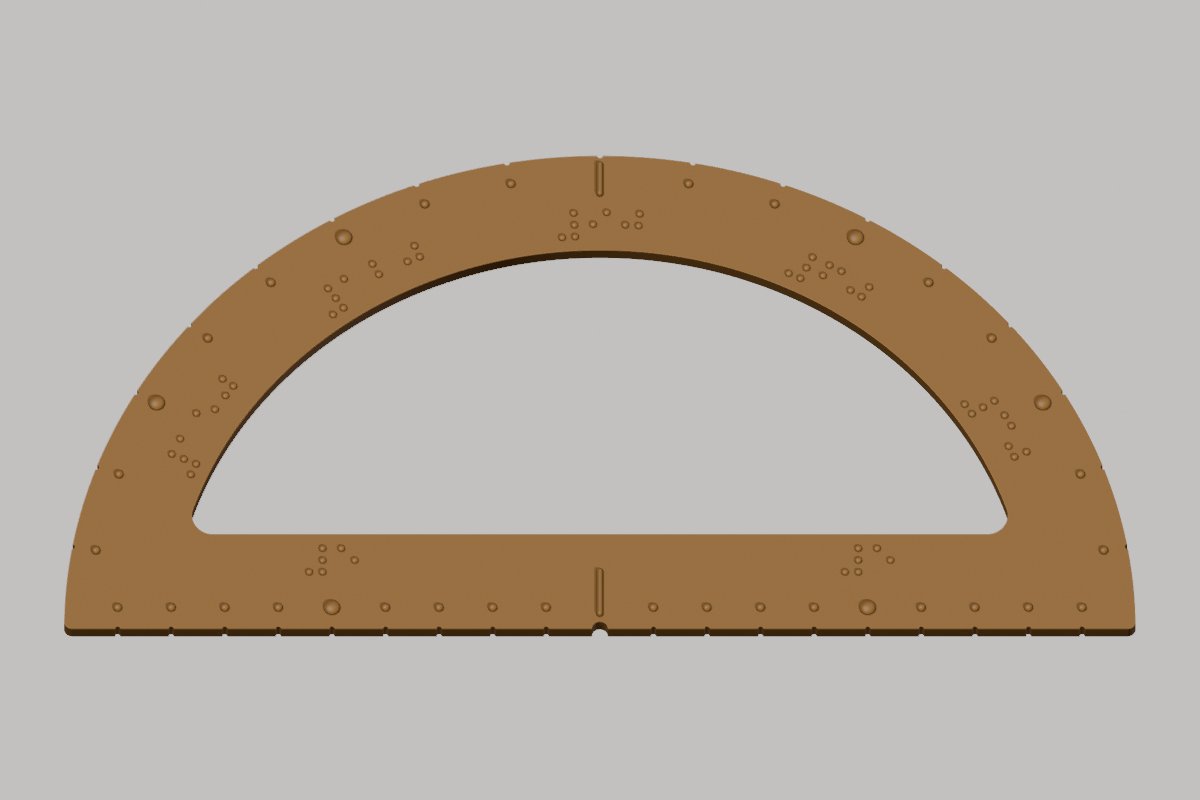

180 derecelik dokunsal iletkinin 3D modeli

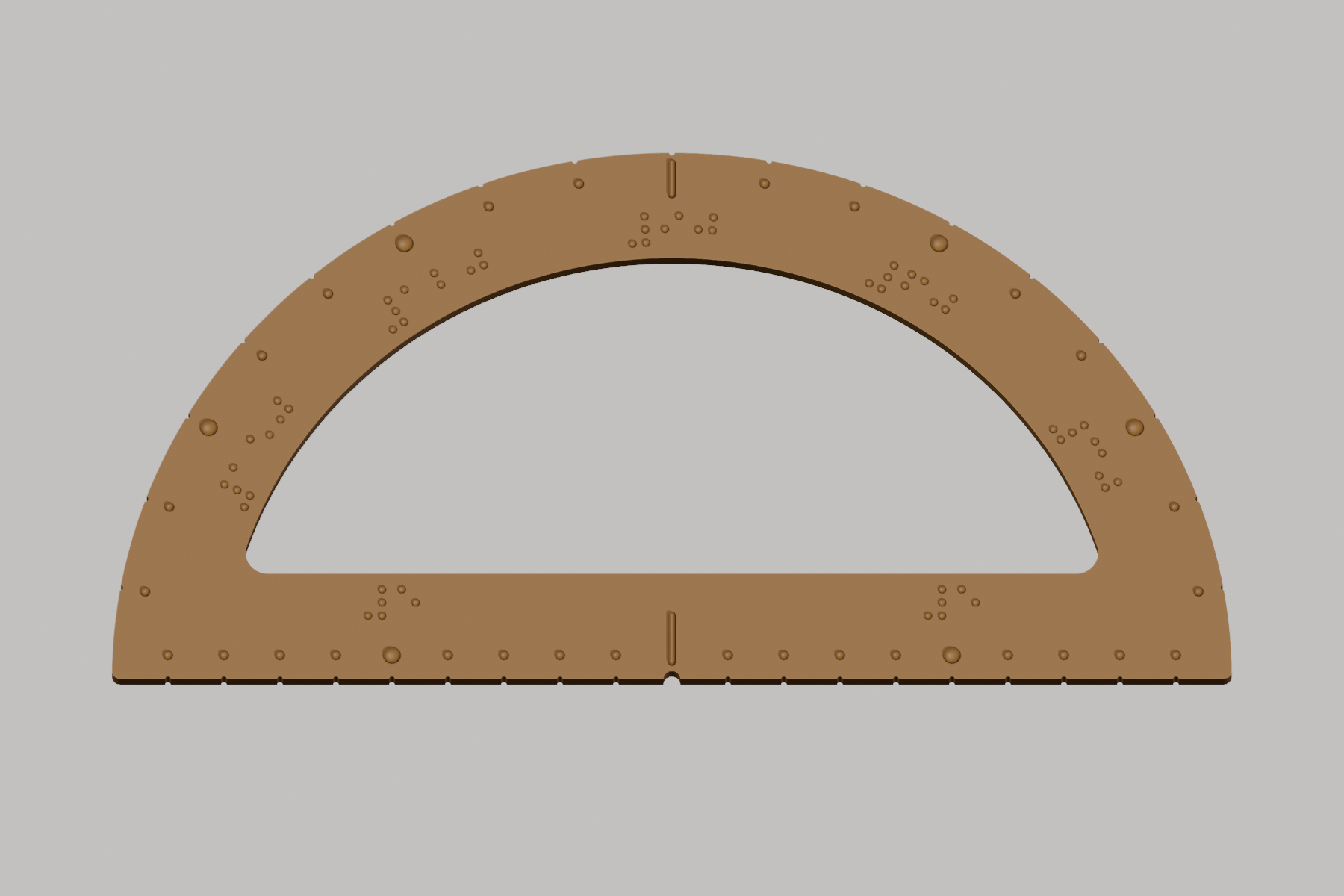

İletki 180°

10 cm yarıçaplı iletki. Her 10 derecede nokta, 30'un katlarında büyük nokta, 90 derecede çizgi, merkez çentiği ve tabanda santimetre ölçeği.

STL İndir Yakından
200 × 100 × 4 mm

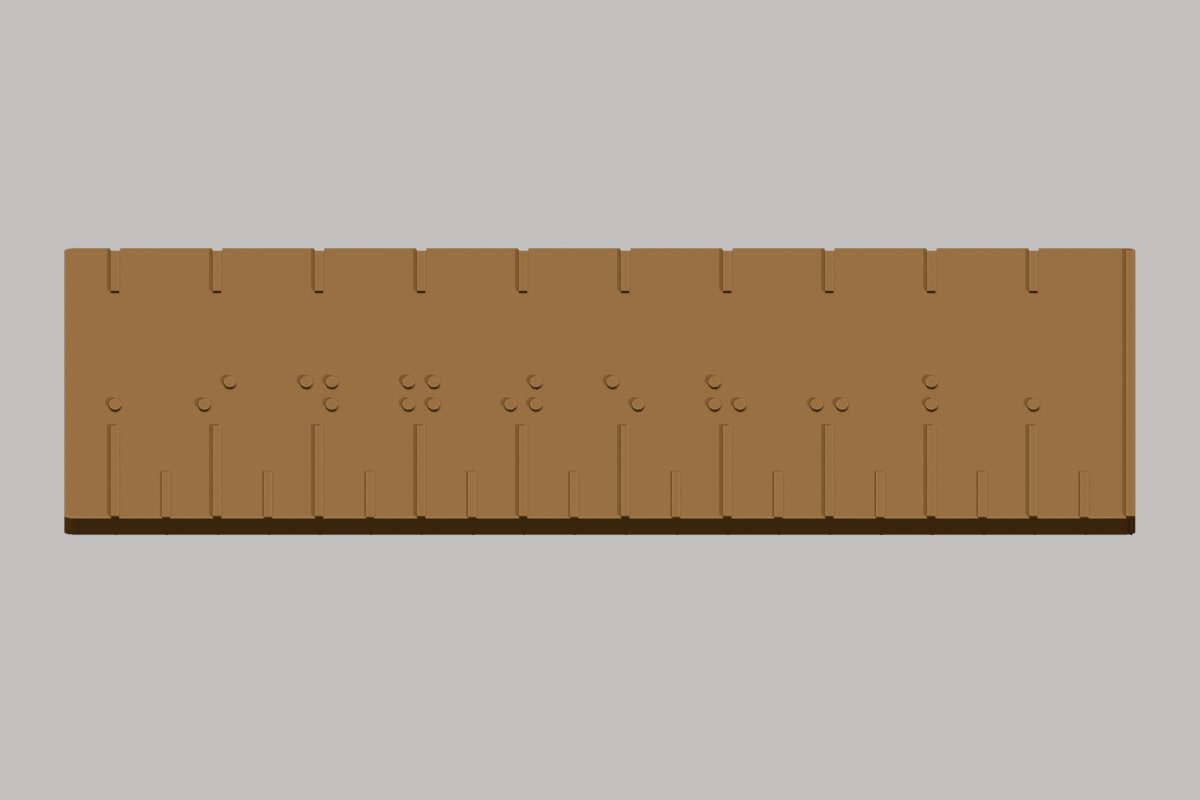

10 santimetrelik dokunsal cetvelin 3D modeli

Dokunsal Cetvel 10 cm

Her santimetrede uzun, her yarım santimetrede kısa kabartma çizgi, Braille rakamlar ve üst kenarda her santimetrede kalem çentiği.

STL İndir G-code
105 × 30 × 4 mm

Kesir Seti

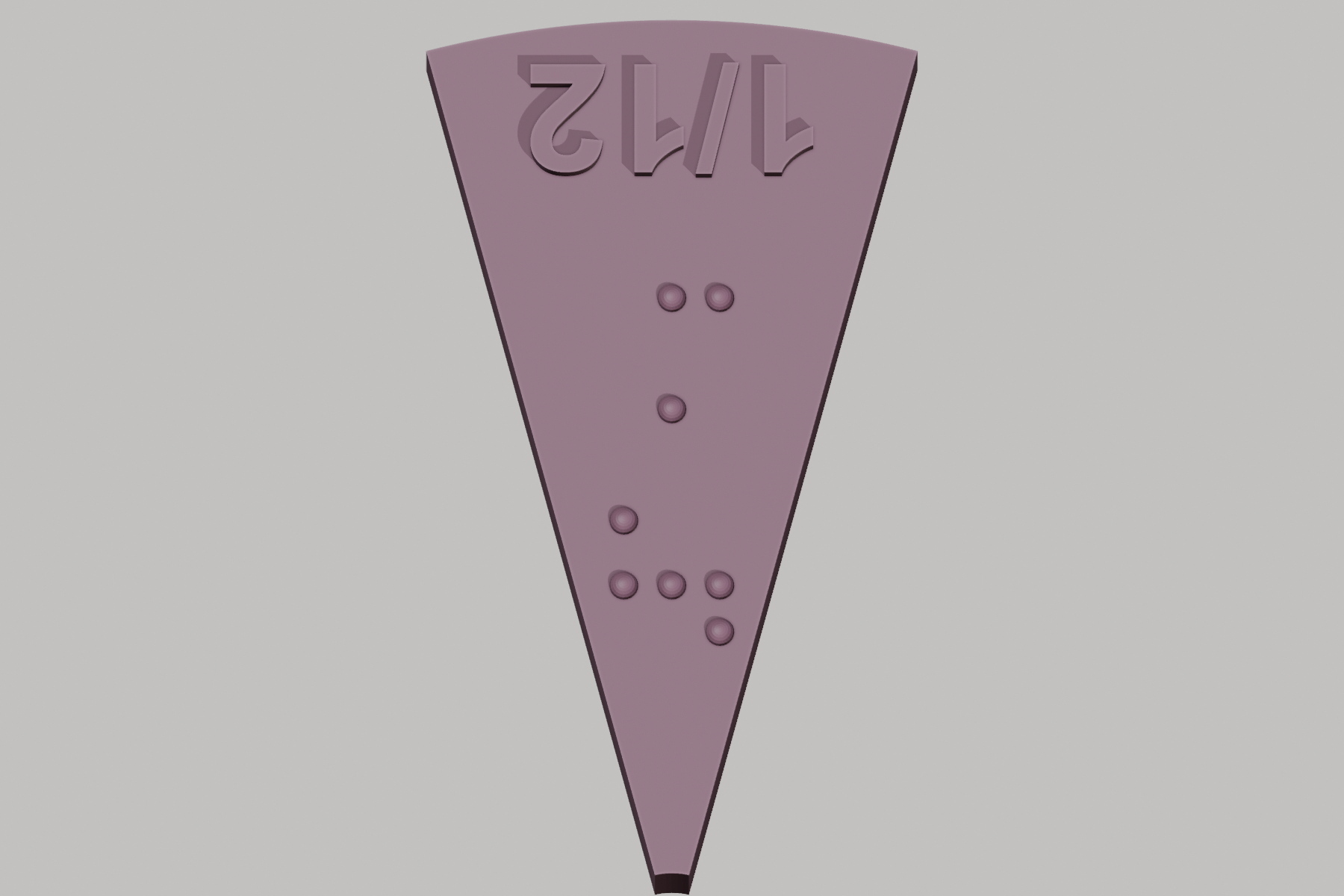

1/1'den 1/12'ye kadar dokunsal kesir daireleri ve parçaların oturduğu tabak. Her parçada Braille kesir ve az gören öğrenciler için büyük punto "1/N" yazısı vardır.

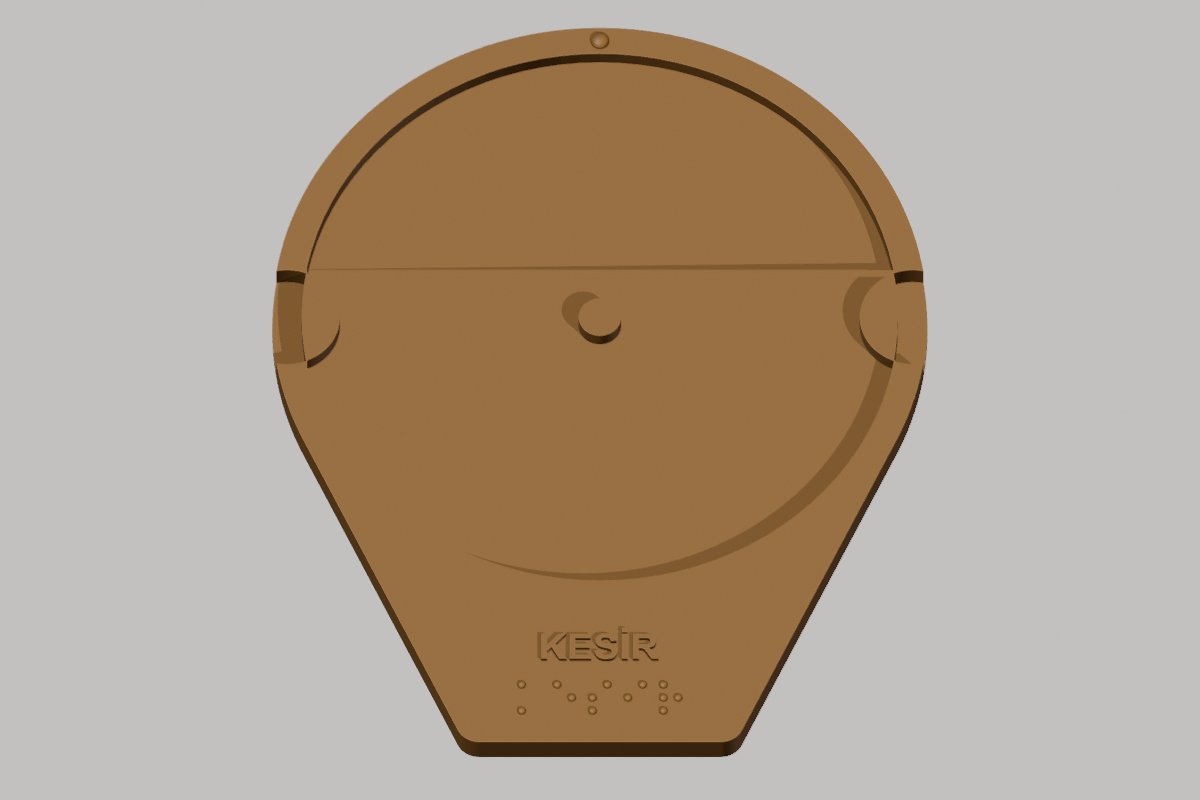

Kesir dairelerinin oturduğu dokunsal tabağın 3D modeli

Kesir Tabağı

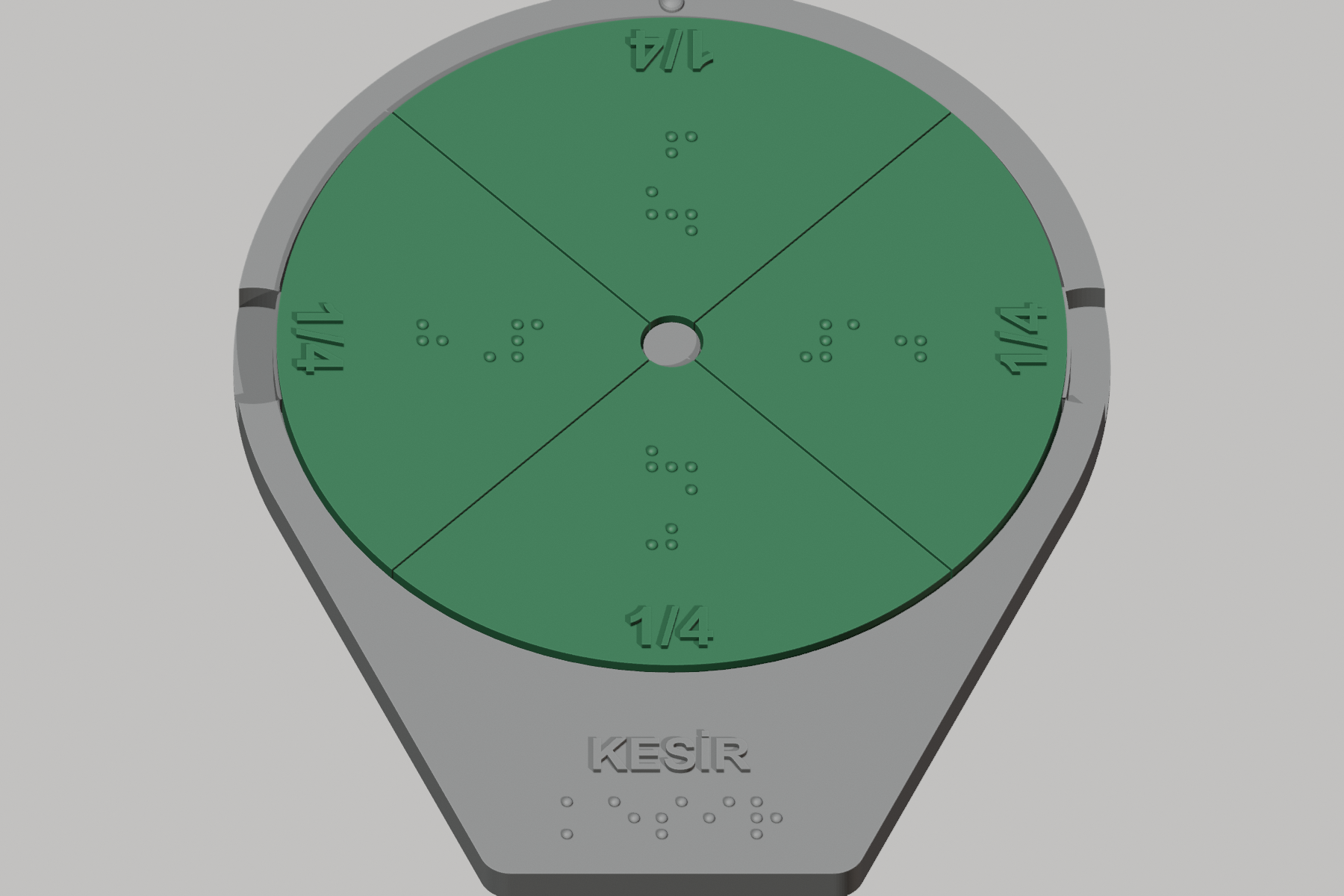

Kesir dairelerinin oturduğu tabak. Ortada merkez pimi, saat 12 yönünde başlangıç noktası, iki yanda parmak oyuğu, tutma dilinde Braille ve büyük punto "KESİR" yazısı.

STL İndir Yakından
111 × 137 × 6,4 mm

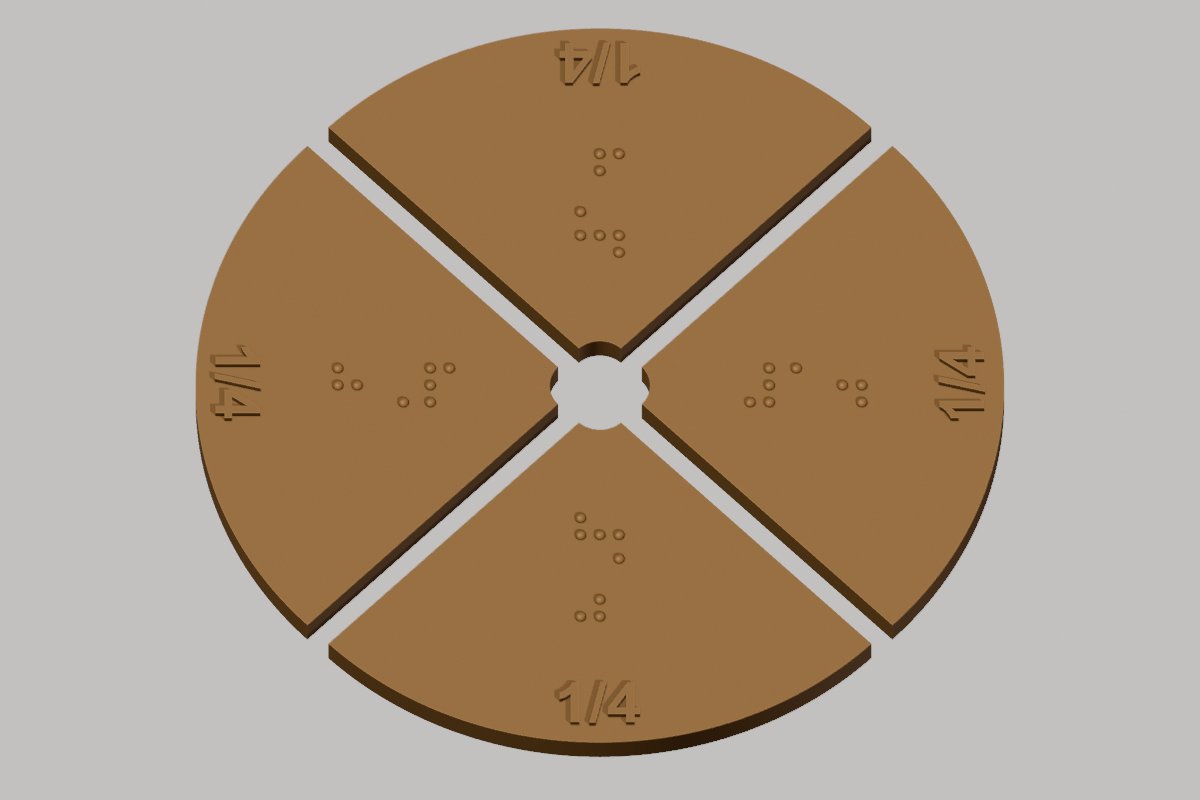

Dört çeyrekten oluşan dokunsal kesir dairesinin 3D modeli

Kesir Daireleri

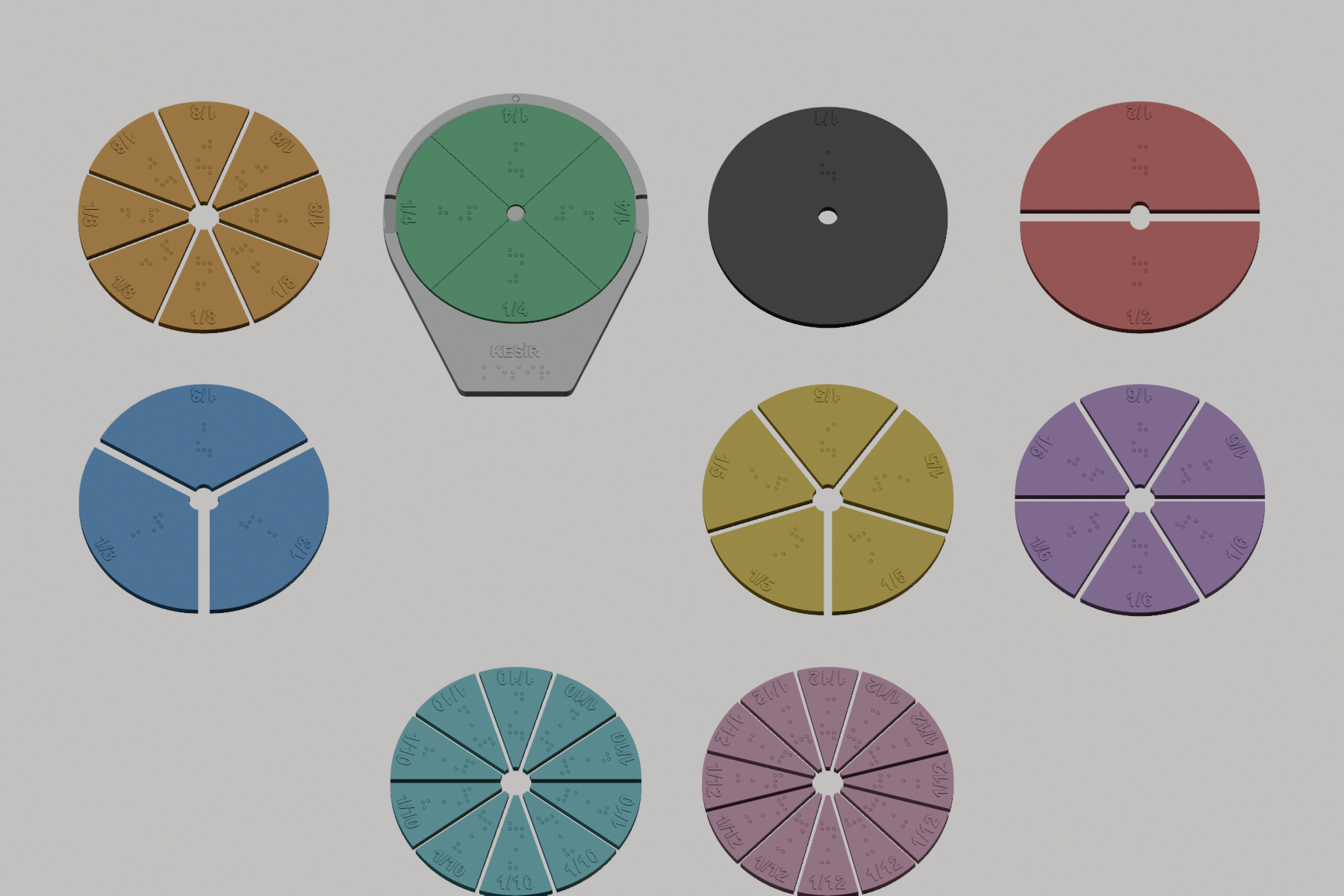

100 mm çaplı daireler: 1/1, 1/2, 1/3, 1/4, 1/5, 1/6, 1/8, 1/10 ve 1/12. Her STL dosyası bir kesrin bütün parçalarını içerir.

1/1 1/2 1/3 1/4 1/5 1/6 1/8 1/10 1/12
Yakından Bütün Set
Ø 100 × 4,8 mm

Baskı ve Kaynak Dosyalar

Geometri seti ve kesir seti parçaları 220 × 220 mm tablaya (Creality Ender 3 S1) sığacak şekilde boyutlandırıldı. Hazır G-code dosyası Ender 3 S1 ve PLA için hazırlanmıştır; farklı bir yazıcıda STL dosyasını kendi dilimleyicinizde açın.

Az gören öğrenciler için iki renkli basabilirsiniz: dilimleyicide geometri setinde 3,0 mm'de, kesir parçalarında 4,0 mm'de, tabakta 5,4 mm'de duraklatıp filament değiştirin. Böylece kabartmalar zemin renginden ayrılır.

Modeller Blender ile parametrik olarak üretildi. Ölçüleri değiştirmek isterseniz generate_set.py ve generate_kesir.py betiklerini, ortak dokunsal.py kütüphanesiyle birlikte kullanabilirsiniz. Blender dosyaları: geometri seti, kesir seti.
